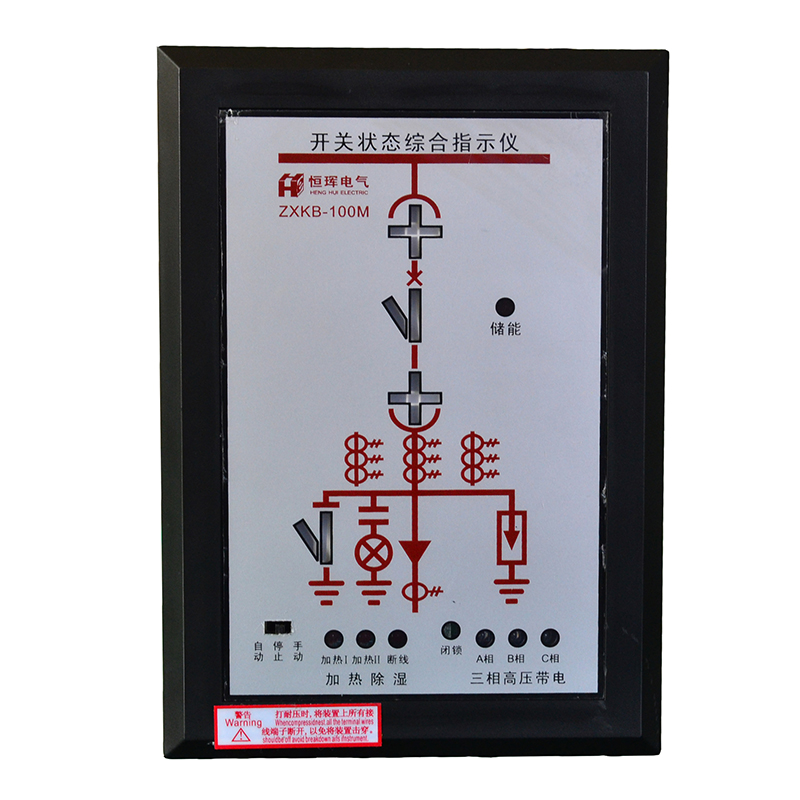

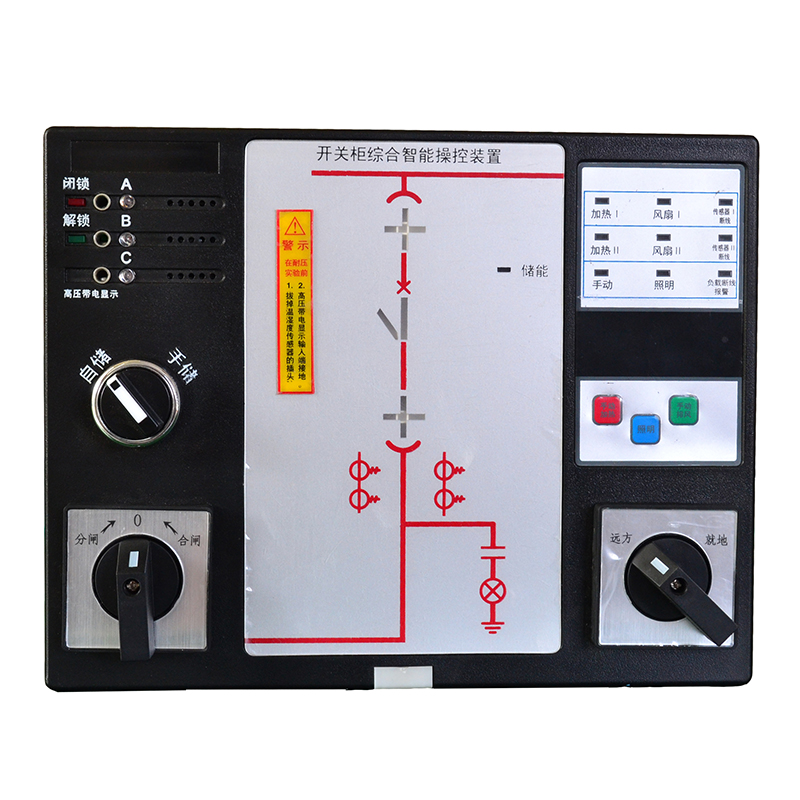

ZXKB系列開關柜智能操控裝置
概述
ZXKB系列開關柜智能操控裝置是根據目前中高開關柜技術發展而設計的一種新型多功能、智能化動態模擬顯示及操控裝置，適用于中置柜、手車柜、固定柜、環網柜等多種成套裝置上。它集開關柜一次回路模擬圖、手車（隔離刀）位置、斷路器位置（分、合閘狀態、彈簧儲能狀態）、接地刀位置等，高壓帶電顯示（帶自檢）、帶電閉鎖、缺相報警、開關柜內環境溫濕度的檢控及故障顯示、分/合閘、遠方/就地、手儲/自?xún)?chǔ)控制、柜內照明、RS—485通訊等功能與一體。另外無線測溫系列產品還帶有觸頭/電纜搭接頭測溫功能、三相溫度不平衡預警（可選）功能。該系列裝置不僅外型美觀大方，且優化了開關柜的整體布局，是新一代開關柜內使用的理想更新?lián)Q代產品。
主要功能
一次模擬圖動態指示
自動調節柜內溫度及凝露
高壓帶電指示、閉鎖輸出
兩路負載接口
加熱器斷線檢測
RS-485通訊接口
技術特性
輔助電源：AC/DC 80V～270V
工作環境：-10℃～50℃，≤95%RH
存貯溫度：-40℃～80℃，≤95%RH
抗電強度：外殼與端子間≥AC 2000V/min
絕緣性能：外殼與端子間≥100MΩ
抗電磁干擾性能：符合GB/T 17626相關標準
選型一覽表
|
型號 參數 |
ZXKB-100M |
ZXKB-200M |
ZXKB-300M |
ZXKB-500G |
ZXKB-700G |
|
|
顯示 |
一次模擬圖動態指示 |
● |
● |
● |
● |
● |
|
高壓帶電指示 |
● |
● |
● |
● |
● |
|
|
溫濕度顯示 |
|
|
● |
● |
● |
|
|
負載斷線告警 |
● |
● |
● |
● |
● |
|
|
開關 |
照明開關/照明輸出 |
|
● |
● |
● |
● |
|
儲能開關 |
|
● |
● |
● |
● |
|
|
分合閘開關 |
|
● |
● |
● |
● |
|
|
遠方/就地開關 |
|
● |
● |
● |
● |
|
|
控制 |
溫濕度控制 |
● |
● |
● |
● |
● |
|
負載手動控制 |
● |
● |
● |
● |
|
|
|
繼電器輸出 |
加熱器輸出接口 |
● |
● |
● |
● |
● |
|
風機輸出接口 |
◎ |
● |
● |
● |
● |
|
|
閉鎖輸出接口 |
● |
● |
● |
● |
● |
|
|
超溫報警輸出接口 |
● |
● |
● |
● |
● |
|
|
測量 |
柜內溫濕度 |
● |
● |
● |
● |
● |
|
觸頭及母線溫度 |
|
|
|
◎ |
● |
|
|
拓展功能 |
RS-485通訊接口 |
● |
● |
● |
● |
● |
|
防誤語音 |
|
● |
● |
● |
● |
|
|
事件記錄 |
|
|
|
● |
|
|
|
人體感應探頭 |
|
|
◎ |
◎ |
◎ |
|
|
驗電核相孔 |
|
|
|
● |
● |
|
|
顯示方式 |
|
|
|
LED |
LCD |
LCD |
注：●為標準配置 ◎?yàn)榭蛇x配置
有特殊需求請與我公司技術部門協商
