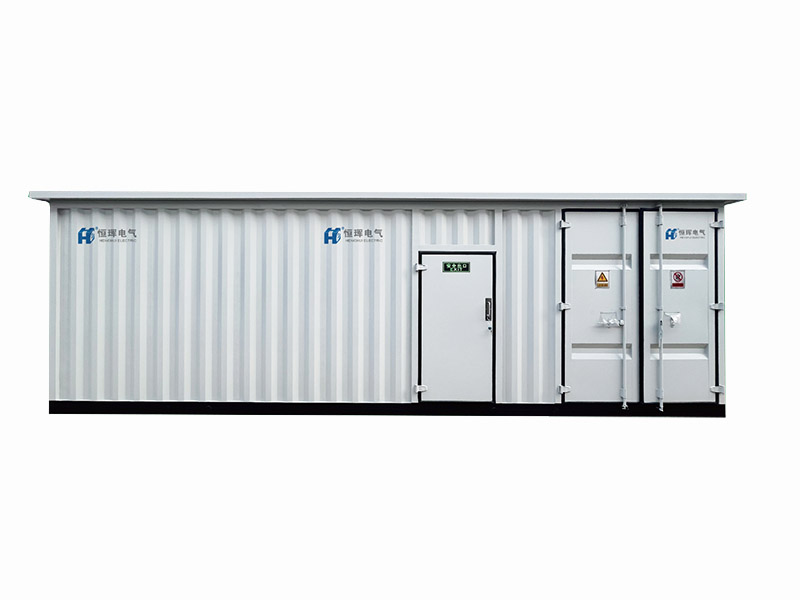

預制艙式變電站
產品特點
● 高可靠
安全可靠的運行環境，完全免維護預制艙結構，內裝空調，恒溫恒濕。
● 標準化
其艙體的規格安裝標準集裝箱的尺寸進行改良后，使其成為有利于變電站使用的箱體。
● 模塊化
艙體內按照所在電氣設備功能的不同，分為若干個模塊化的隔室，通過每個模塊的協同工作，讓預制艙變電 站成為一種新型的輸配電設施。
|
●工廠化 所有設備安裝調試實現工廠化。
●低噪音 采用聲屏障技術、降低變壓器噪音。
●外觀美 艙柜一體化設計理念，積木模塊化結構，與城市風格和諧統一。 |
●建站快 3~6個月周期建站即可投運。
●壽命高 主要元器件完全免維護，艙體30年防銹蝕，使用壽命60年。 |
1、艙體結構
|
序號 |
名稱 |
描述 |
||
|
標準配置 |
可選配置 |
|||
|
1.1 |
主設備布置方式 |
主設備單排布置或雙排面對面布置 |
項目設計/定制化產品 |
|
|
1.2 |
骨架 |
框架式鋼結構焊接 |
鈑金扣合箱式結構 |
|
|
1.3 |
鋼材表面處理 |
噴漆 |
鍍鋅 |
|
|
1.4 |
門 |
鋼制保溫門/逃生門 |
乙級防火門 |
|
|
1.5 |
墻體 |
外墻板 |
金邦板(FC板) |
壓型鋼板，金屬雕花板，不銹鋼板等 |
|
保溫層 |
巖棉 |
聚氨脂、玻璃絲棉 |
||
|
內墻板/吊頂板 |
手工夾芯板 |
鋁塑板、壓型鋼板、金屬雕花板等 |
||
|
其它 |
防火板 |
歐松板、聚乙烯吸濕膜 |
||
|
1.6 |
頂蓋 (雙層) |
外層屋面 |
壓型鋼板 |
樹脂瓦、不銹鋼板、鍍鋅鋼板 |
|
內層屋面 |
巖棉夾芯板 |
鍍鋅鋼板、不銹鋼板 |
||
|
1.7 |
底板 |
下層板 |
鋼板 |
NAFC板 |
|
上層板 |
絕緣膠墊 |
PVC防靜電卷板、花紋鋼板 |
||
2、 輔助電氣
|
序號 |
名 稱 |
描述 |
|
2.1 |
艙體配電 |
配電箱、戶內照明、應急燈、安全出口指示、電源插座、面板開關等 |
|
2.2 |
消防報警系統(選配) |
感煙/感溫探測器、手動報警按鈕、聲光警報器、消防報警控制箱 |
|
2.3 |
視頻監控系統(選配) |
室內攝像機(中速球)、輔助燈光、門禁開關等 |
3、接地保護
|
序號 |
名稱 |
描述 |
|
3.1 |
艙體 |
底座預留接地塊與現場主接地網連接；同時底座可與基礎預埋金屬件焊接 |
|
3.2 |
一次/二次接地(選配) |
預留接地排，主設備接地通過接地電纜與接地排連接，接地排與現場接地 網連接完成整個一二次系統接地 |
4、采暖通風與空調 (HVAC)
|
序號 |
名稱 |
描述 |
|
|
標準配置 |
可選配置 |
||
|
4.1 |
風機 |
軸流風機，通風散熱或通風換氣 |
自動加熱風機、風門 |
|
4.2 |
空調 |
工業空調，制冷及加熱，調節室內溫濕度 |
吊頂空調/家用空調特種空調 |
|
4.3 |
電加熱器(選配) |
一體化工業電加熱器，可自動調節室內溫度，冬季保溫，高寒地區適配 |
|
5、產品交付
|
序號 |
名稱 |
描述 |
|
|
標準配置 |
可選配置 |
||
|
5.1 |
現場基礎 |
土建水泥基礎 |
鋼結構支撐 |
|
5.2 |
運輸方式 |
公路車輛運輸 |
買方自提 |
|
5.3 |
起吊方式 |
底部吊環起吊 |
可根據具體項目設計/定制 |
|
5.4 |
產品交付 |
整體出廠交付 |
現場模塊化組裝成整體后交付 |
|
5.5 |
應用場合 |
發電、電網、輸配電、新能源、房地產、石油化工、港口、礦山等 |
|
|
5.6 |
艙體尺寸 |
12.2x2.8x3.2m,長寬為平面布置設計 尺寸(實際尺寸依照?qǐng)D紙來確定) |
<20x7x4m, 模塊化設計\運輸\組裝 |
