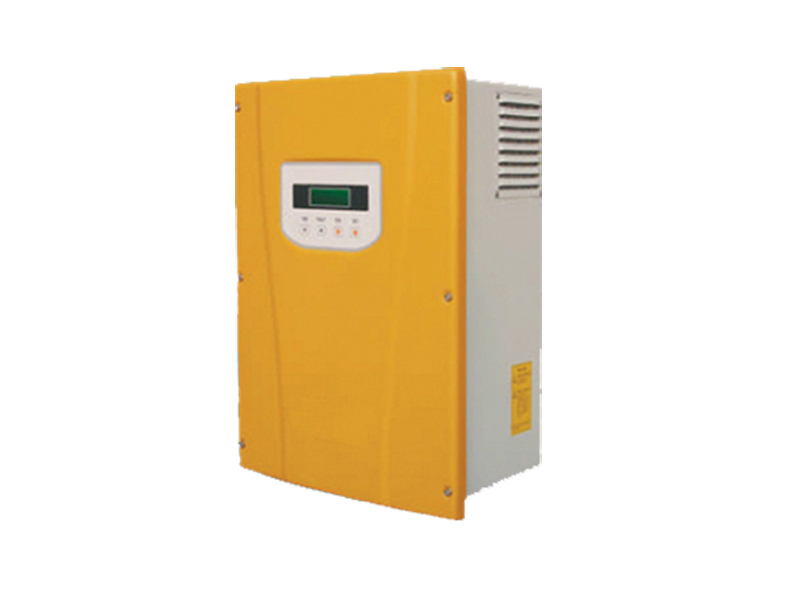

光伏控制器
性能參數
1) 采用高效率的MPPT充電技術，
2) 模塊化的中央控制系統 (MCU)。
3) 12/24/36/48V 蓄電池電壓自動識別。
4) 適用于鉛酸電池、膠體電池、鐵-鋰電池等多種蓄電池。
5) 配備設置按鍵用戶可自行設置、修改系統參數。
6) 溫度補償功能（選配）
7) 整體底盤高效散熱
8) RS-485 MOOTBUS協議通訊，可選RJ45通訊方式（選配）
9）壁掛式
保護功能
1) 蓄電池過壓、過放保護
2) 過流保護
3) 過載保護
4) 短路保護
5) 防反接保護
6) 夜間防反充功能
技術參數
|
系統參數 |
|
|
型號 |
ZXPC- 12V / 24V / 36V / 48V |
|
光伏額定功率 [W] |
0.5KW / 1KW / 1.5KW / 2KW |
|
額定充電電流 [A] |
30 / 40 |
|
最小輸入電壓 [V] |
15 / 28 / 43 / 58 (12/24/36/48V 系統) |
|
組件輸入最大電壓 [V] |
150 |
|
浮充電壓 (可調) [V] |
14.4 / 28.8 / 43.2 / 57.6 (12/24/36/48V 系統) |
|
欠壓點電壓 (可調) [V] |
10.5 / 21 / 31.5 / 42 (12/24/36/48V 系統) |
|
欠壓恢復 (可調) [V] 10秒延時 |
12 / 24 / 36 / 48 (12/24/36/48V 系統) |
|
過壓點電壓 (可調) [V] 10秒后切斷充電 (可調) |
15 / 30 / 45 / 60 (12/24/36/48V 系統) |
|
過壓恢復 [V] 10分鐘延時 (可調) |
13.5 / 27 / 40.5 / 54 (12/24/36/48V 系統) |
|
|
|
|
性能參數 |
|
|
靜態損耗 [mA] |
＜30 |
|
充電效率 |
> 98% |
|
最高充電效率 |
99% |
|
隔離類型 |
電感隔離 |
|
工作溫度范圍 |
|
|
環境濕度 |
0%～98% 無冷凝 |
|
散熱方式 |
自然散熱 |
|
溫度補償 |
-4mV/K(2V cell) |
|
海拔 [m] |
＜2000 |
|
|
|
|
一般參數 |
|
|
顯示方式 |
|
|
顯示語言 |
English |
|
通訊方式 （選配） |
RS-485 |
|
接地方式 |
負極 |
|
防護等級 |
IP65 |
