防孤島裝置
1、ZX800GF高壓并網防孤島保護裝置
2、ZX800F低壓光伏并網防孤島保護裝置

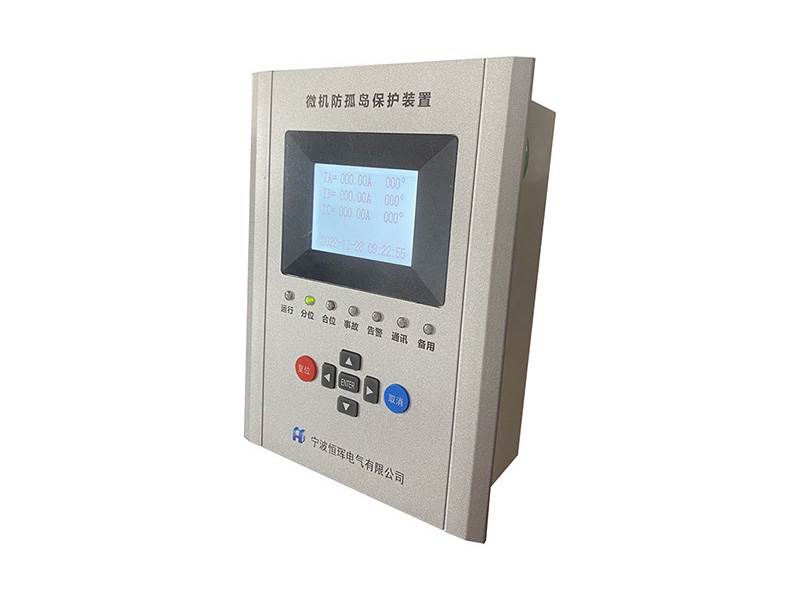

ZX800GF高壓并網防孤島保護裝置
1、特點
ZX800GF 防孤島保護裝置主要適用于 35KV、10KV 及以電光伏電站、風電站的小電源并網供電系統, 在發生孤島現象時,作為后備保護可以快速切出分布式孤島電源。該保護裝置具有低頻、高頻、頻率突變、 低壓、高壓、逆功率、線路失壓跳閘、有壓合閘、諧波超量、聯跳等保護功能。
2、基本配置
◆兩段定時限過電流保護(速斷、限時速斷)
◆過負荷(跳閘、告警)
◆低頻保護(帶欠流閉鎖,滑差閉鎖)。
◆高頻保護(帶滑差閉鎖)
◆頻率突變保護
◆低壓保護(兩段)
◆過壓保護(兩段)
◆逆功率保護(跳閘、告警)
◆線路失壓保護
◆線路有壓合閘
◆外部聯跳
◆諧波超量保護
◆ PT斷線、CT斷線、PT失壓監測
◆系統失電跳閘
3、主要技術性能
3.1采樣回路精確工作范圍(5%誤差)
電壓:3 V~120V
電流:0.08In~1.2In
3.2接點容量
信號回路接點載流容量400VA
信號回路接點斷弧容量60VA
3.3跳合閘電流
斷路器跳閘電流0.5A~5A
斷路器合閘電流0.5A~5A
3.4各類元件精度
電流元件:< 5%
電壓元件:< 3%
時間元件:< 30ms
頻率偏差:< 0.02Hz
滑差定值:< 3% 2.2.5
3.5整組動作時間(包括繼電器固有時間)
速動段的固有動作時間:1.2 倍整定值時測量,不大于 35ms
ZX800F低壓光伏并網防孤島保護裝置
1、產品概述
微機防孤島保護裝置對配電變壓器的低壓側進行實時監測;對清潔電源進行必要的控制,不允許非計劃性的孤島現象發生。采用專門為其設計的微機裝置和控制電路,這樣可以保證保護動作快速性和控制的準確性??杉薪M屏,也可以分散安裝在開關柜上。通訊方式為RS485 總線。
孤島現象:電網失壓時,光伏電站仍保持對失壓電網中的某一部分線路繼續供電的狀態。對于小型光 伏電站,應具備快速監測孤島且立即斷開與電網連接的能力。一般情況下,光伏逆變器均帶有防孤島保護 的功能,但是為了電力系統的安全穩定可靠運行,在并網點可以安裝防孤島保護裝置,作為另一套保護設 備,可以快速切除分布式孤島電源,系統電壓正常時,根據用戶的要求還能實現自動合閘功能。
2、主要特點
1、采用高性能32位處理器,提供強大的運算處理能力,電路設計精潔,配備工業級元件,保障裝置穩定可靠運行。
2、特有的元件級-工程級-用戶級三級編程模式,元件類型現場可設定。開關量輸入、繼電器輸出可編程。
3、高速、高精度交流信號測量,采樣頻率達1600Hz。在毫秒級完成多個交流信號FFT計算。取樣數值數字化校正,并能有效抑制噪聲與偏移。
4、強大的矢量化計算方法,可得到多種派生交流信號特征,包括正、負、零序,相-線變換,角度,阻抗, 功率等。
5、能夠連續記錄 63 次事件,具有故障時間、類型、峰值的保護動作全事件記錄。
6、采用圖形液晶顯示屏(128×64),圖形、圖標和全中文顯示。
7、主要信號回路配有電磁干擾吸收元件,可滿足惡劣電磁環境下的工作環境。
8、增強的MODBUS通信接口,除正常數據之外,還可傳輸實時波形、矢量數據等。
9、完善的自檢功能,包括整定參數,記錄,操作回路,電流、電壓回路等異常監視。
10、全封閉薄型金屬機箱,防水、防塵,并具有很強的抗靜電、電磁干擾能力;可分布式就地安裝在開關柜上,也可集中組屏。
11、表面貼裝工藝,重要器件(如電源模塊、互感器、繼電器、液晶顯示器、接線端子等) 均采用國內外知名企業的成熟產品,保證裝置平均無故障時間大于100,000 小時。
3、功能配置
功能項目 |
綜合型 |
|
配置 |
開關量輸入 |
10路無源 |
繼電器輸出 |
5路干接點 |
|
交流電流輸入 |
4路 |
|
交流電壓輸入 |
4路 |
|
保護 |
一段過電壓 |
n |
二段過電壓 |
n |
|
一段低電壓 |
n |
|
二段低電壓 |
n |
|
一段過頻 |
n |
|
二段過頻 |
n |
|
一段低頻 |
n |
|
二段低頻 |
n |
|
一段逆功率 |
n |
|
二段逆功率 |
n |
|
頻率突變保護 |
n |
|
來電合閘功能 |
n |
|
失壓保護 |
n |
|
瞬時速斷 |
n |
|
限時速斷 |
n |
|
過流保護 |
n |
|
過負荷 |
n |
|
非電量保護(6路) |
n |
|
監視 |
開關量監視 |
n |
異常告警:CT斷線 |
n |
|
異常告警:PT斷線 |
n |
|
事件記錄 |
n |
|
故障錄波 |
|
|
控制 |
防跳電路 |
|
通信 |
通信(標配RS485) |
n |
4、裝置開孔尺寸

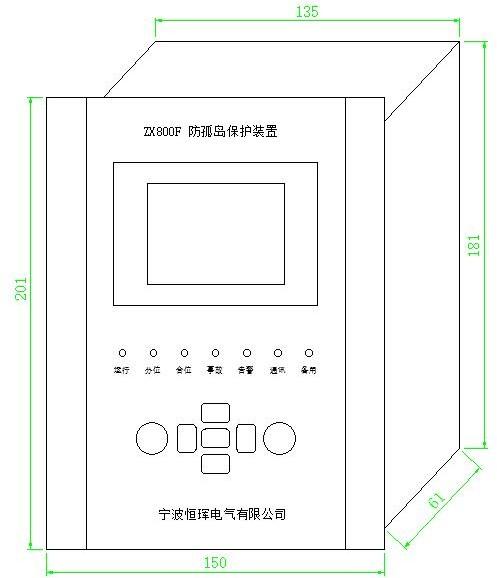

外觀及尺寸:150mm(W)/ 201mm(H)/ 88mm(D) (厚度含面板,含接線端子)

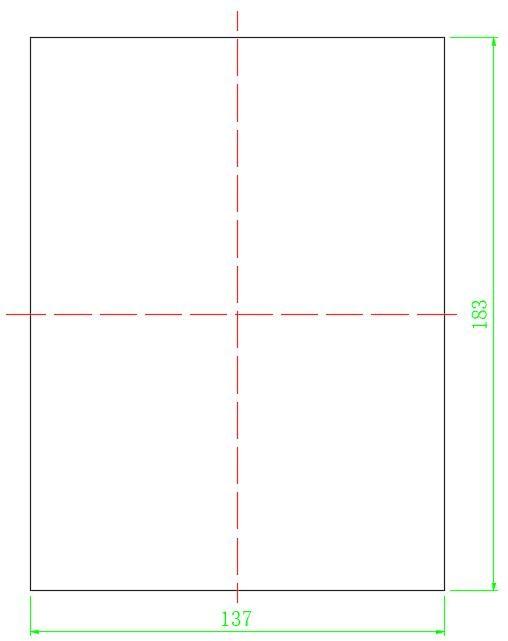

開孔尺寸圖
