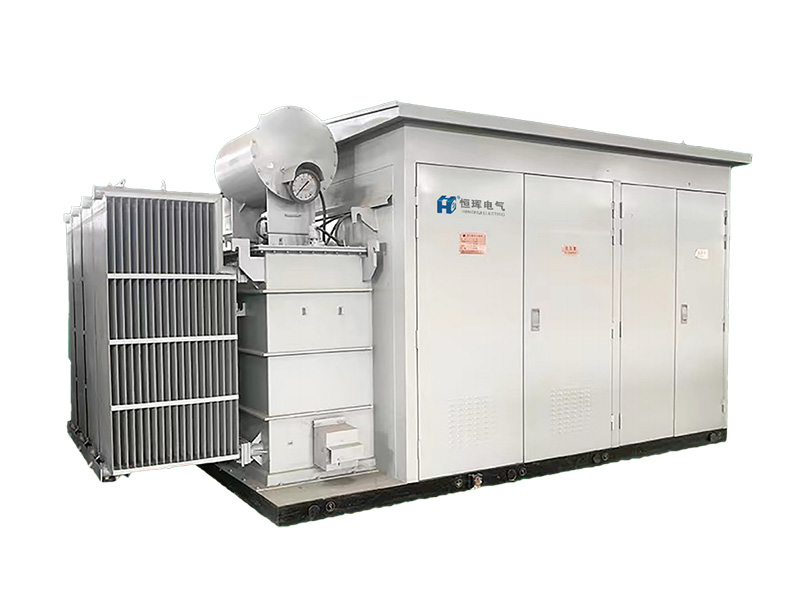

光伏/風力預裝式(華式)變電站
光伏/風力預裝式(華式)變電站正是為了滿足日益增長的新能源發電，將光伏/風力發電用升壓變壓器升高后并網輸出的專用設備。包括升壓變壓器、高壓開關、低壓開關、內部接線(電纜、母排等)、電源變壓器等輔助設備,配置一個公用外殼內的一種戶外成套變電站。
產品結構融合歐變與美變的優點，是針對風力電的特殊性專門設計的新型升壓設備，它具有成套性強、便于安裝、施工周期短、運行費用低、結構強度高、防腐性能強、環保節能等優點，適用于自然條件比較惡劣的海灘、草原、荒漠等運行環境。產品性能完全滿足風電廠使用要求。

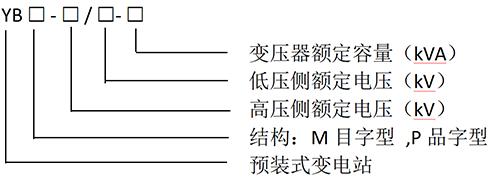

產品型號含義
使用環境：
海拔高度：≤2000米
環境溫度范圍為：-40℃ ~+45℃
日相對濕度平均值不超過95%; 月相對濕度平均值不超過90%
戶外風速不超過：35m/s
防震：水平加速度0.4m/s 2
安裝地點傾斜度:不大于3度
安裝地點：戶外
安裝在無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所
超出上述正常使用環境條件時，可與本公司協商，可根據用戶使用要求進行特殊設計。
主要技術參數：
高壓側額定電壓:6kV、12kV、24kV、35kV、36.75kV、38.5kV、40.5kV
低壓側額定電壓：0.27kV、0.3kV、0.315kV、0.4kV、0.69kV、0.8kV
變壓器額定容量：≤6300kVA
額定頻率:50Hz。
相數:三相
特點：
1、箱變分為高壓室，低壓室以及變壓器三個部分，變壓器散熱片敞開式安裝,實現了完全自然通風散熱性能。其余所有帶電間隔均密封在獨立的隔室內。各室內用隔板隔離成獨立的間隔，并在箱體內設有下人孔，方便安裝及維修。
2、變壓器的油位計、氣體繼電器、壓力釋放等裝置均露在外部,能夠直觀的觀察變壓器運行狀況。
3、防護等級:油箱IP68，高低壓室IP54，高壓室門打開后IP3X。
4、智能化控制，可實行智能化控制，既可就地控制，又可遠程監控，實現四遙功能。
5、占地小、投資少。
